Cs:Key:railway:signal:departure

railway:signal:departure
Popis
Jízdní indikátor / návěstní napodobovač. Informuje, že osobní vlak je připraven k odjezdu ze stanice / informuje o návěsti hlavního návěstidla. Show/edit corresponding data item.
Použité na těchto prvcích
může být použito na uzlunemělo by být použito na cestěnemělo by být použito na plošenemělo by být použito na relaci (s výjimkou multipolygonu)
Vyžaduje

railway=signal, railway:signal:direction=*
IEC specifikace:
railway:signal:departure=*

Vhodné kombinace

railway:signal:position=*, railway:signal:departure:form=*, railway:signal:departure:states=*

Status: používáno
More details at taginfo
Nástroje

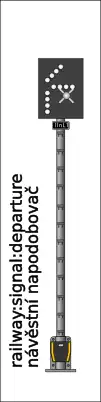

Jízdní indikátor odjezd - railway:signal:departure=* je maticová svítící plocha vytvářející potřebný znak. Indikuje, že osobní vlak je připraven (vypraven) k odjezdu. SŽDC tento indikátor (viz vyobrazení se šipkou) nevyužívá. Nejblíže této návěsti vzhledem k předpisu SŽDC je návěstní napodobovač, který zjednodušeným způsobem indikuje (napodobuje) návěst následujícího hlavního návěstidla. Oba druhy se používají v případě: (a) špatných rozhledových poměrů, např. oblouků, tunelů, (b) dlouhých úseků. Z provozního hlediska se však stále jedná o opakovací předvěst, kdy zábrzdná vzdálenost k následujícímu hlavnímu návěstidlu nemusí být dodržena. Principiálně toto návěstidlo napodobuje signalizaci hlavního návěstidla ale nemůže zobrazovat návěst stůj (pak by se nejednalo o napodobovač ani opakovací návěst ale návěst hlavní) a ani návěsti pro posun.

Nezaměňovat s railway:signal:route=* - indikátorem cesty.

Provedení indikátoru

Odjezd

  • Použití: u společných návěstidel nebo u méně přehledných a nepřehledných nástupišť.
  • Provedení: indikátor je proveden jako maticová svítící plocha vytvářející potřebný znak.
  • Rychlostní indikace: nepoužívá se.
  • Zábrzdná vzdálenost: Indikátor je zpravidla umístěn na bližší vzdálenost k hlavnímu návěstidlu než je zábrzdná.
  • Reference: Tabulka s označením indikátoru, pokud je indikátor umístěn na samostatném sloupu.

Návěstní napodobovač

Vzhledem k pokroku návěstní signalizace nejsou zde uvedena mechanická návěstidla ale toto světelné provedení napodobuje stará mechanická návěstidla.

  • Použití: Vyjádření, resp. napodobení návěsti následujícího hlavního návěstidla, umisťuje u jednotlivých staničních kolejí.
  • Provedení: Maticové nebo liniové provedení bílých světel doplněné jedním samostatným bílým světlem, sloup opatřen šedou barvou. Paradoxně je zde digitalizována mechanické hlavní návěstidlo.
  • Rychlostní indikace: nespecifikována.
  • Zábrzdná vzdálenost: Napodobovač je zpravidla umístěn na bližší vzdálenost k hlavnímu návěstidlu než je zábrzdná.
  • Reference: Tabulka se značením návěstidla je černá s bílými znaky obsahující nL x nebo nS x a číslici, odpovídající číslu koleje x.

Jak mapovat

Umístěte uzel node v místě umístění návěstidla railway:signal:departure=* přímo na linii koleje (vhodnější) nebo vedle koleje (např. u skupinových návěstidel) a doplňte vhodný popis.

Národní specifika

Použití drážních návěstí se liší podle konkrétní země a místních předpisů. Přehled dostupných infomací o značení v jednotlivých zemí naleznete zde.

(Šablona: edit)

Struktura popisu návěsti/návěstidla s použitím dostupných tagů OSM v kombinaci s tabulkou návěstidla je plně dostačující k případnému vytvoření ikony na OpenRailwayMap. Není potřeba vytvářet popisy typu "CZ-D1:hlavni_navestidlo", tento zápis je mimo kódování jazyků a textový popis pouze duplikuje popis, který je již vytvořen pomocí tagů OSM. Vysvětlení zde.
Pro určení návěsti/návěstidla vzhledem k ORM plně postačí uvést např. railway:signal:main = Cs-D1:Lc3a a ref = Lc3a (Lc3a jsou znaky z tabulky návěstidla). Ostatní je věcí vyhodnocení při renderování na ORM, pokud nejsou známy znaky z tabulky návěsti/návěstidla postačí uvést např. railway:signal:main=Cs-D1:yes pro přiřazení obecné ikony hlavní návěsti. Se snažším určením tagů návěstidla a jeho začleněním vám pomůže stránka s referenčními tabulkami návěstidel. Vysvětlení použití Cs/Cz.

Nezapomeňte uvést i další potřebné tagy pro popis návěsti/návěstidla na OSM.

Vhodný popis

Označení návěstidla (pokud je dostupné a značí se) *= by mělo začínat předponou země a provozovatele nebo předpisu Cs-D1: xxx, kde D1 je dopravní předpis SŽDC a xxx představuje tabulku návěstidla (podobné příklady: Německo: DE-ESO, Rakousko: AT-V2) nebo popis podle (ČSN) IEC 60050-821, např.: Cs-IEC: 821-02-100, kde 821-… je číslo specifikující návěst.

Vysvětlivky ke značení v tabulkách: e
■ ... požadováno ■ ... doporučeno ■ ... volitelné * ... výběr # ... hodnota

Základní tagy

■ railway=signal - návěstidlo resp. návěst
■ railway:signal:departure=* - indikátor odjezd / návěstní napodobovač
* = yes … obecně návěst
* = Cs-D1:... … prefix + doplnění znaků z tabulky návěstidla ref = #
* = IEC kód … viz popis návěsti podle IEC
■ railway:signal:direction=* - určuje směr viditelnosti signálu, z kterého směru jízdy (ve vztahu ke směru kresby linie koleje).
* = forward … vpřed
* = backward … zpět
* = both … oba směry
■ railway:signal:position=* - umístění vzhledem ke koleji pro kterou signalizuje (ve vztahu ke směru kresby linie koleje).
* = left … vlevo od koleje
* = right … vpravo od koleje
* = bridge … mostní konstrukce (lávka, krakorec)
* = overhead … nad hlavou (zavěšena pod střechou nástupiště)
* = catenary_mast … v poli trakčního vedení (troleje) (použití pro návěsti elektrifikacerailway:signal:electricity:type=#)
* = in_track … v kolejišti (na zemi, mezi kolejemi, zarážedlo)
□ ... - pokud není konkrétní objekt / prvek =* aktuálně ve stavu používání, vyberte některou z možností
□ proposed:=* ... plánován, doplňte před hlavní tag tuto předponu
□ construction:=* ... ve výstavbě, doplňte před hlavní tag tuto předponu
□ disused:=* ... nepoužíván (nefunkční), doplňte před hlavní tag tuto předponu
□ abandoned:=* ... opuštěn (zapomenut), doplňte před hlavní tag tuto předponu

Doplňující tagy

Odjezd

■ ref=# - název nebo popis návěstidla (zpravidla zkratka) viz tabulky návěstidel
■ railway:signal:departure:form=* - provedení konstrukce návěstidla
* = light … optická návěst
■ railway:signal:departure:height=* - konstrukční výška návěstidla
* = high … extra vysoké
* = normal … normální (obvyklá váška)
* = low … nízké (např. pod střechou nástupiště)
* = draw … trpasličí (bez sloupku)
■ railway:signal:departure:states=* - seznam signálních znaků, každý oddělený středníkem: none; yes (↑)
■ railway:signal:departure:type=
  Wmatrix		 - popis uspořádání signálu a jeho světel (světelná návěstidla), každý oddělený středníkem

Návěstní napodobovač

■ ref=# - název nebo popis návěstidla (zpravidla zkratka) viz tabulky návěstidel
■ railway:signal:departure:form=* - provedení konstrukce návěstidla
* = light … světelné návěstidlo
■ railway:signal:departure:height=* - konstrukční výška návěstidla
* = high … extra vysoké
* = normal … normální (obvyklá váška)
* = low … nízké (např. pod střechou nástupiště)
* = draw … trpasličí (bez sloupku)
■ railway:signal:departure:states=* - seznam signálních znaků, každý oddělený středníkem
* = stop; … stůj (hlavní návěst zakazuje jízdu)
* = driving_permited; … jízda povolena (hlavní návěst povoluje jízdu)
* = call_signal; … přivolávací návěst (hlavní návěst signalizuje přivolávací návěst)
■ railway:signal:departure:shape=* - tvar návěsti (epocha, světelná návěstidla)
* = AŽD … ČD - aktuální tvar (obdélníková deska návěstidla)
* = classic … obvyklý tvar desky návěstidla
* = round … kruhový / oblý tvar desky návěstidla
* = square … čtvercový / obdélníkový desky tvar návěstidla
* = ostatní … jiný, další popis podle země
■ railway:signal:departure:type=
  Wline;Wline;Wline;W		 - popis uspořádání signálu a jeho světel (světelná návěstidla), každý oddělený středníkem

Popis návěsti podle IEC

■ railway:signal:departure=* - kód návěsti podle (ČSN) IEC 60050-821,více položek oddělte znakem ";"
* = Cs-IEC: … prefix, uveďte vždy jako první (např.: Cs-IEC: 821-02-01; 821-02-62; 821-02-85; 821-02-86 ...)
* = 821-02-01 … návěstidlo (obecně, vždy je to návěstidlo)
* = 821-02-84 … světelná návěst odjezd
■ provedení návěstidla oddělte položky znakem ";" a vložte další kód
* = 821-02-24 … krakorcové návěstidlo (umístěno na krakorci nebo lávce)
* = 821-02-30 … návěstidlo ovládané automaticky
* = 821-02-31 … návěstidlo ovládané automaticky vlaky a obsluhujícím zaměstnancem
* = 821-02-33 … světelné návěstidlo, které ve dne i v noci ukazuje stejné návěsti
* = 821-02-34 … světelné návěstidlo, jehož denní a noční návěsti jsou zobrazovány světly
* = 821-02-35 … světelné návěstidlo, jehož návěst je dána barvou světla (světel) a/nebo polohou zobrazených světel

Viz též
